概述：結合國家近兩年對科研、高校、研究院所等行業的持續投入，高精尖用氣設備越來越多，這類單位多集中于新材料、能源、醫療、航空航天、微電子等行業的研究，需要量身定制適合自己的集中供氣系統。
實驗室氣路系統簡介：
實驗室氣路系統也稱實驗室集中供氣系統工程，即從氣瓶至儀器終端之間連接管線，集中供氣，主要由氣源(一般為氣體鋼瓶)、切換裝置、管道系統、調壓裝置、用氣點、氣體泄漏監測報警系統組成。
適用：適合于各種高等院校、科研院所、檢驗檢測類實驗室用的氣體供應系統，使用的氣體一般為高純電子氣體與普通電子氣體。其特點是：氣體用量少，使用連續性不強，氣體種類多，但純度不是特別高;使用者文化素質相對較高，但對氣體的危險性認識不深。
實驗室氣路系統功能：
1、滿足不同實驗對氣體和安全的要求。
2、采用匯流排供氣設備進行雙瓶手動、半自動和全自動切換。
3、帶低壓報警裝置。
4、實時監測氣體壓力、濃度檢測報警和排風，確保客戶正常的氣體需求和生命財產安全。
實驗室供氣系統的特點：
1、穩定：實驗室要求載氣流量恒定，氣體純度高，為實驗室選擇的分析設備提供穩定的氣體，具有穩定的數值和壓力。
2、經濟性：建立一個集中的氣瓶室可以節省有限的實驗室空間，在更換氣瓶時不必切斷氣體，以保證氣體的連續供應。用戶只需要管理更少的鋼瓶，支付更少的鋼瓶租金，因為使用相同氣體的所有使用點都來自相同的氣體源。這種供應模式最終將降低運輸成本，減少空瓶子中剩余的氣體量，并確保良好的鋼瓶管理。
3、使用率：集中管道供應系統可在使用點設置出氣口，使工作場所設計更加合理。
4、安全性：確保儲存和使用的安全。確保分析和測試人員在實驗中免受有毒有害氣體的影響。
實驗室氣路系統介紹：
(1)氣源部分

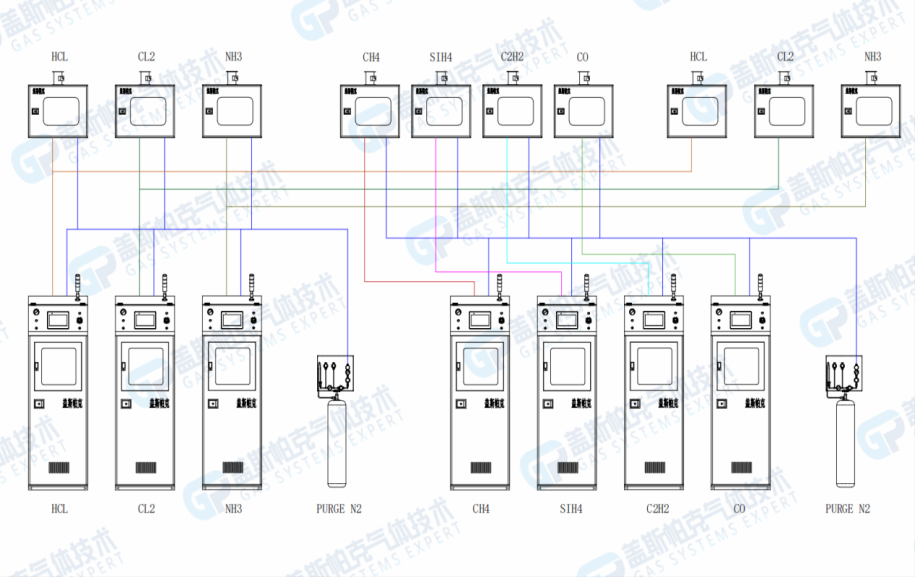

特點描述：一般分實驗室特氣柜、實驗室氣瓶架兩種，氣瓶架又有簡易的、電控的，管道組成，配有壓力偵測壓報警、泄漏偵測漏報警、煙霧偵測報警、溫度監測報警等管理控制系統，適合遠程監測、遠程切斷。
(2)二次配部分

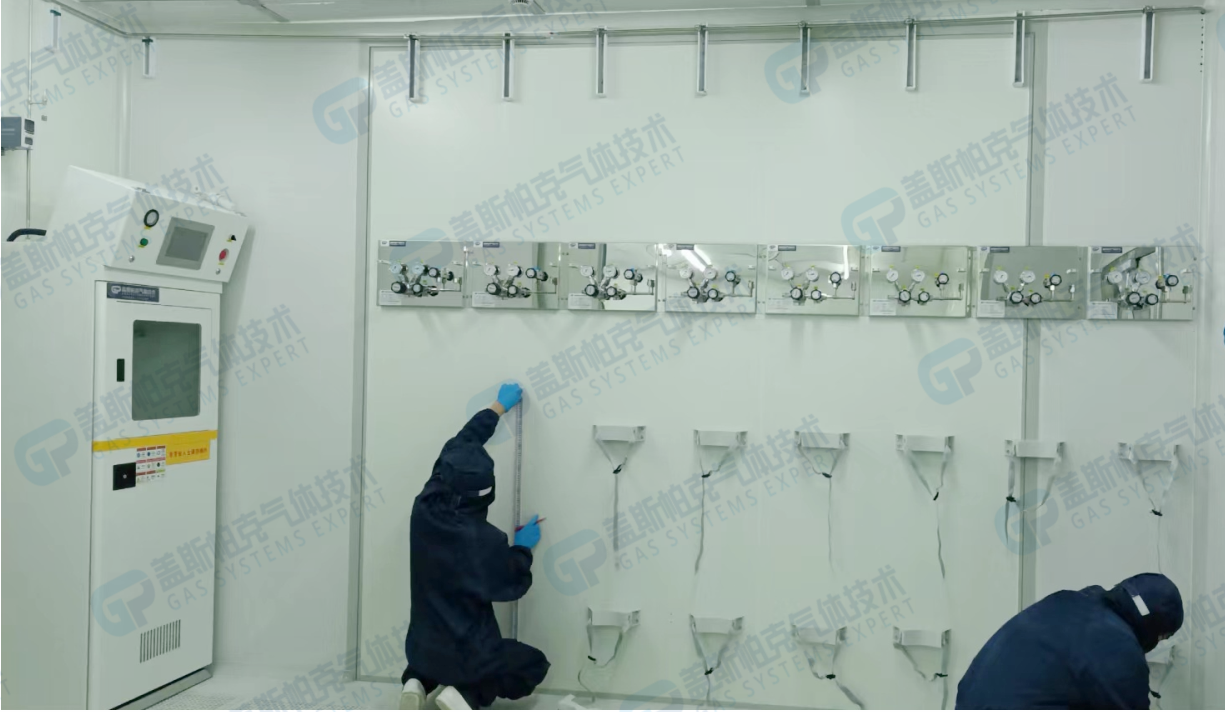

二次配是指氣體管路一次工程完成后，用戶設備到場，將已引入實驗室(或車間等)的氣體管路分別接入用戶設備，使得設備完成供氣需求，可以正常使用的過程。
(3)管道部分
氣體管道的施工采用全自動軌道焊接，同時制定和實施嚴格的超高純施工和QA/QC保證程序，對施工的質量和程序進行嚴格的監控和管理。最后整個系統還要進行氦檢漏、水分、氧分和顆粒度檢測、以及其他要求做的氣相雜質的測試。
(4)終端用氣部分
特點描述：一般由閥門盤(VMP)出來到客戶用氣設備這一段。這部分相對簡單，距離不會太長。但這部分是離操作人員最近、最容易碰到的一部分，因此，該部分最重要的是如何避免管道與閥門被無意碰到或踩，防止意外受損而漏氣。
實驗室集中供氣的優點：
在實驗室中，采用集中供氣的方式輸送高純氣體，有以下優點：
① 高效率
② 操作簡單
③ 氣體壓力穩定
④ 保持氣體純度
⑤ 不間斷氣體供應
⑥ 減少氣瓶的租金
⑦ 減少分子篩損耗
⑧ 無氣瓶在實驗室中
