客戶背景:
此客戶是做窯爐、反應爐、回轉爐等設備的企業,廣泛應用于新能源鋰電及其他新材料行業。使用到硅烷、氫氣、氯氣等危險氣體,配套設備儀器使用
客戶需求:
(1)所使用的氣體比較危險,管道系統需要高安全性配置
(2)氣體柜更多的是對泄漏聯鎖,緊急切斷等功能要求
(3)用氣量不大,需要做二級調壓,高壓端用單瓶供氣
(4)需要做管道二次配系統
解決方案:
(1)工藝氣體控制設備

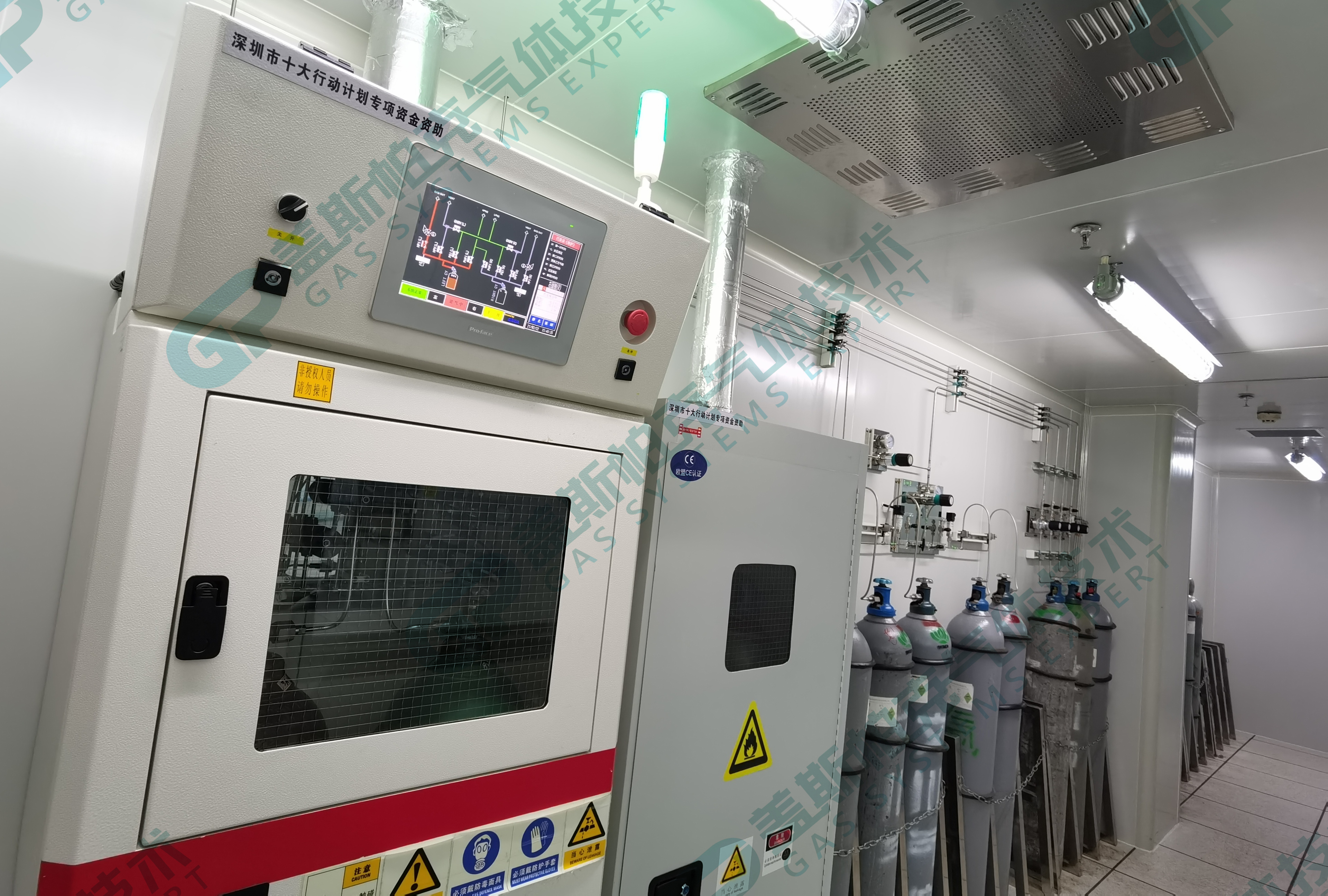

A:硅烷等毒腐燃爆類供氣設備GC
毒腐燃爆類氣體使用Hisptech 型全自動特氣柜,全自動觸摸屏操作(帶外吹掃、抽真空,自動緊急遠程切斷、事故報警,高壓保壓鋼瓶接頭測漏,泄漏報警對 接,通風出口等)
B:普氮等惰性類氣瓶控制架
Hisptech型雙瓶氣體全自動切換氣體控制設備,帶壓力報警,帶泄漏報警對接,帶超壓保護,可遠程控制,可遠程切斷,遠程 EMO 緊急關斷

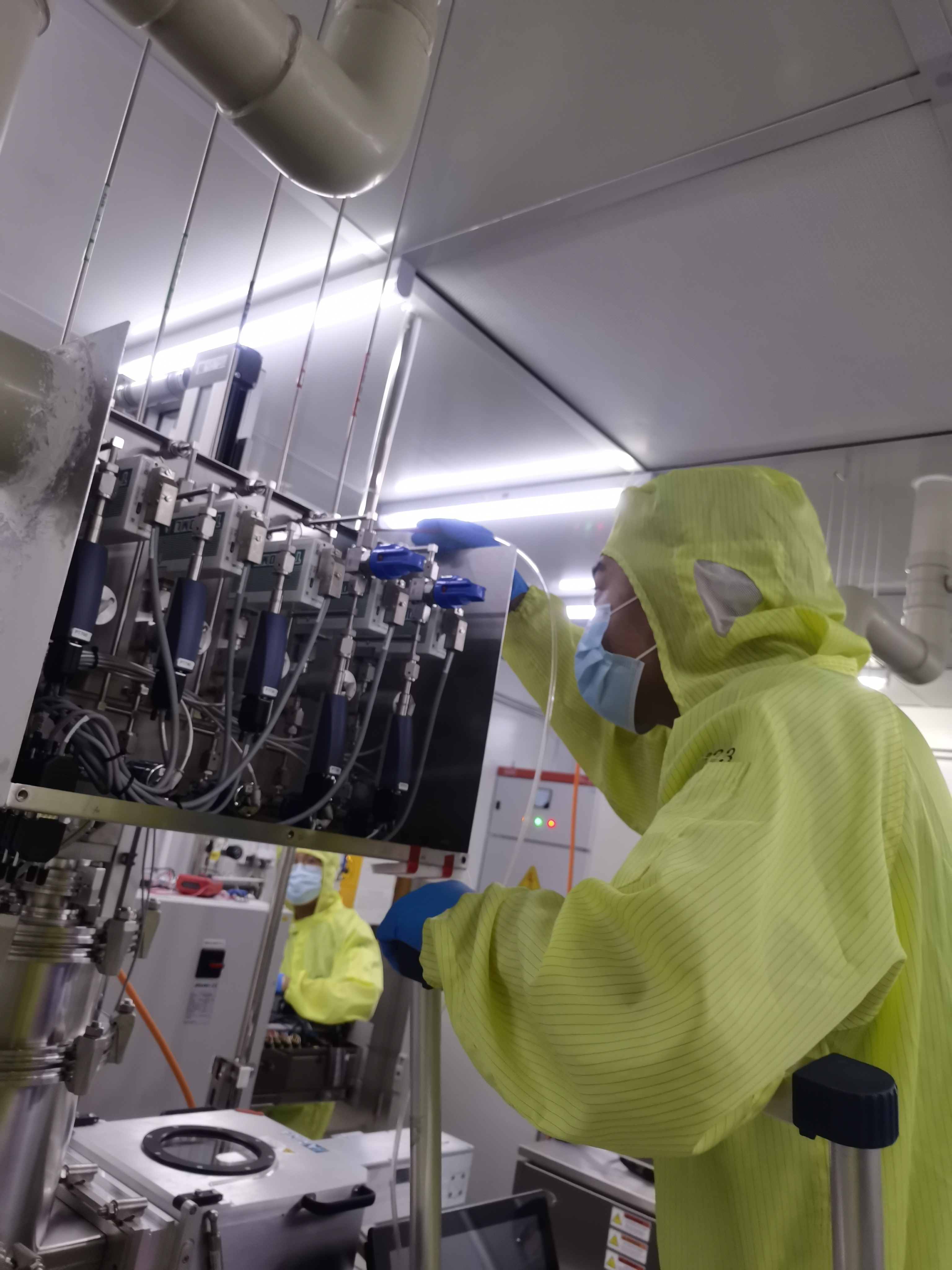

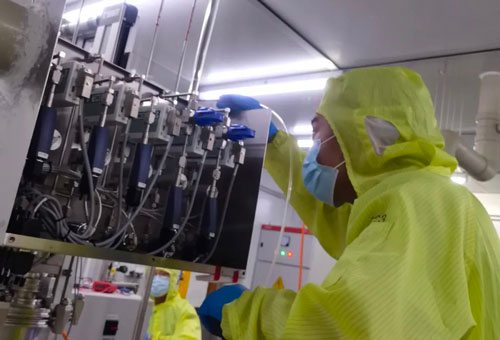

C:終端氣體控制設備
Hisptech 型VMB(硅烷、氮氣)二進四出,具有自動緊急遠程切斷、帶抽真空、外吹掃、泄漏報警對接,通風出口等
(2)氣體管道輸送系統
管道需要按照整幢樓的現狀及潔凈室建設及裝修綜合 情況進行安全布置,并按照對應工藝設備實際需要安全科學分送到潔凈室內指定設備處。管道的布置須 使用安全且必要的雙層套管(內層管為潔凈拋光 EP 級管,中間真空,外層做 BA 級管)中間抽真空且進行真空監控,所有管材及管閥件須用國際知名品牌 EP 級材料
(3)GMS 氣體管理系統
氣體偵測報警。通過氣房及現場多個國際知名品牌泄漏偵測器多點偵測,每個偵測器分兩級報警,報警信號在當地與 BMS同時觸動,當泄漏量達到二級濃度時,觸動當地與 BMS 的報警燈的同時,聯動觸動相應的設備 Shutdown,停止相應氣體供氣。并與潔凈室控制系統聯動,打開/關閉 相關門禁,輸出相應廣播,進行人員疏散
